Trống cần cẩu

Trống cần cẩu, còn được gọi là trống dây dây hoặc cuộn dây, đóng vai trò là thành phần cốt lõi của hệ thống nâng của cần cẩu. Vai trò chính của nó là gió, lưu trữ và hướng dẫn dây dây trong quá trình nâng, đảm bảo chuyển động mượt mà và an toàn. Thường được tích hợp vào các tời điện và cơ chế xe đẩy của cần cẩu cầu và giàn, trống cần cẩu chịu được tải trọng cao và chuyển động thường xuyên, ảnh hưởng trực tiếp đến hiệu suất và sự an toàn của hệ thống.

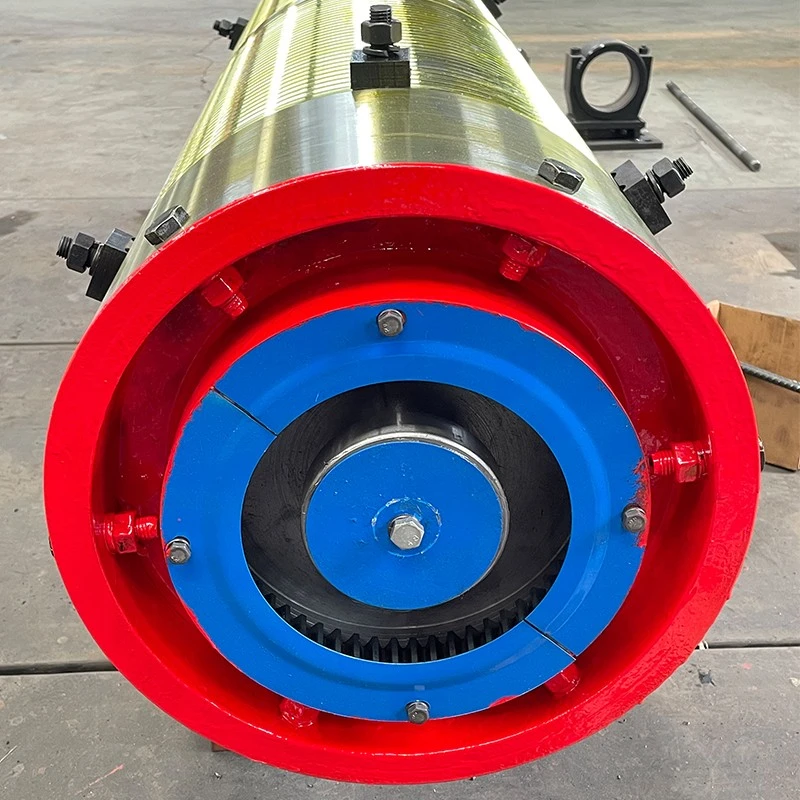

Một cụm trống điển hình bao gồm vỏ trống (thân), trục trống, tấm khớp nối bánh răng, bánh răng bên trong, vòng bi và vỏ ổ trục. Hầu hết các trống cần cẩu đều có cấu trúc tổng hợp với các rãnh xoắn ốc đối xứng hướng dẫn đồng đều dây và giảm căng thẳng bên.

Trống cần cẩu được sản xuất bằng các vật liệu khác nhau dựa trên tải trọng làm việc và yêu cầu cấu trúc:

Gang xám: HT200 (GB 9439)-Thích hợp cho các ứng dụng ánh sáng đến trung bình.

Đúc thép: Các lớp phổ biến bao gồm ZG270 Từ500 hoặc 20# Steel-lý tưởng cho các ứng dụng trung bình.

Tấm thép hàn: Q235B, Q345B, Q355B, or 45# steel – used in heavy-duty welded drums. For diameters ≤800mm, Q355B seamless pipes are recommended to avoid welding defects and enhance roundness. For diameters >800mm, các tấm thép hàn tròn tròn được sử dụng, với tất cả các mối hàn chịu thử nghiệm siêu âm 100%.

Các tham số kỹ thuật chính (để tham khảo)

Đường kính dây dây:11,5 Mạnh24 mm (phạm vi thông thường)

Đường kính trống D:Giá trị tiêu chuẩn được đề xuất: 300, 400, 500, 650, 700, 800, 900, 1000 mm

Bán kính dưới cùng r:{{0}}.

Chiều rộng rãnh dây C:

Groove tiêu chuẩn: C {{0}}.

Rãnh sâu: c {{0}}. 6 Ném0,9 × d

Sân xoắn ốc T:

Rãnh tiêu chuẩn: t 1=d + (2 trận4) mm

Rãnh sâu: t 2=d + (8 trận9) mm

Tăng chiều cao và tỷ lệ:Xác định số lượng các rãnh dây và chiều dài trống cần thiết.

Đối với trống có cuộn dây nhiều lớp, một bộ sắp xếp dây hoặc cấu trúc hướng dẫn mặt bích hợp lý được trang bị để đảm bảo hướng dẫn dây tự động trong quá trình cuộn dây.

Mặt bích chống dây được lắp đặt ở cả hai đầu của trống. Khi vết thương đầy đủ, chiều cao mặt bích ít nhất phải1.5×đường kính dây dây (2×cho cần cẩu tháp) trên bề mặt dây ngoài cùng.

Cuộc sống dịch vụ mở rộng: Các rãnh dây cứng sâu thông qua công nghệ chứa khí và làm cứng (độ sâu cứng: 2.5 Nott3.8mm) Giảm hao mòn trên cả dây dây và trống, tăng cường độ bền.

Tăng cường an toàn: Một cấu trúc kẹp hợp lý và thiết kế mặt bích ngăn chặn việc nhảy dây, giảm thiểu rủi ro hoạt động và cải thiện sự an toàn.

Tùy chỉnh đầy đủ: Kích thước trống, vật liệu và loại rãnh dây có thể được điều chỉnh để đáp ứng các điều kiện tải cụ thể, nâng độ cao, các ràng buộc không gian và thông số kỹ thuật dây dây.

Cấu trúc tích hợp cường độ cao: Các đường ống liền mạch hoặc các tấm thép có thành dày được ưu tiên để cải thiện khả năng chống biến dạng, đặc biệt là đối với các ứng dụng hạng nặng.

Truy xuất nguồn gốc chất lượng: Kiểm soát chất lượng quy trình đầy đủ đảm bảo tất cả các trống vượt qua các cuộc kiểm tra nghiêm ngặt (xuất hiện, kiểm tra kích thước, thử nghiệm không phá hủy) trước khi giao hàng, tuân thủ các tiêu chuẩn quốc gia và quốc tế.
